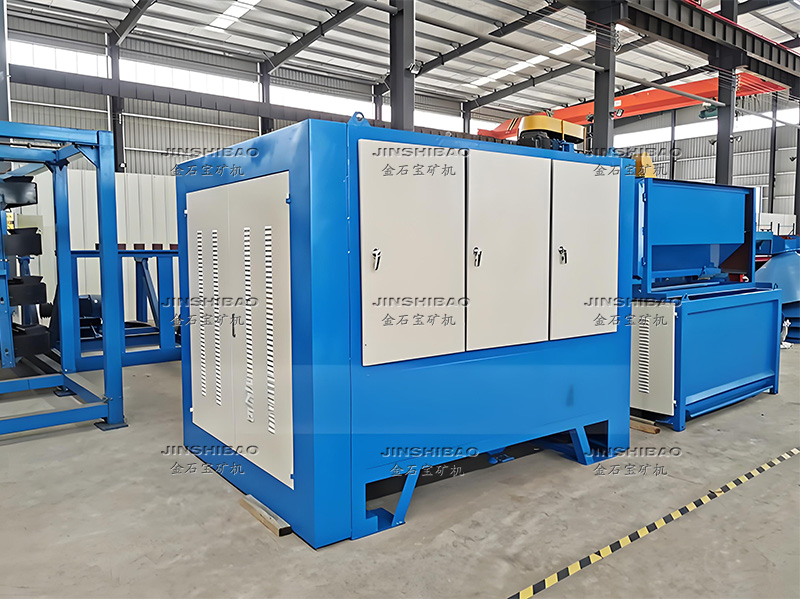

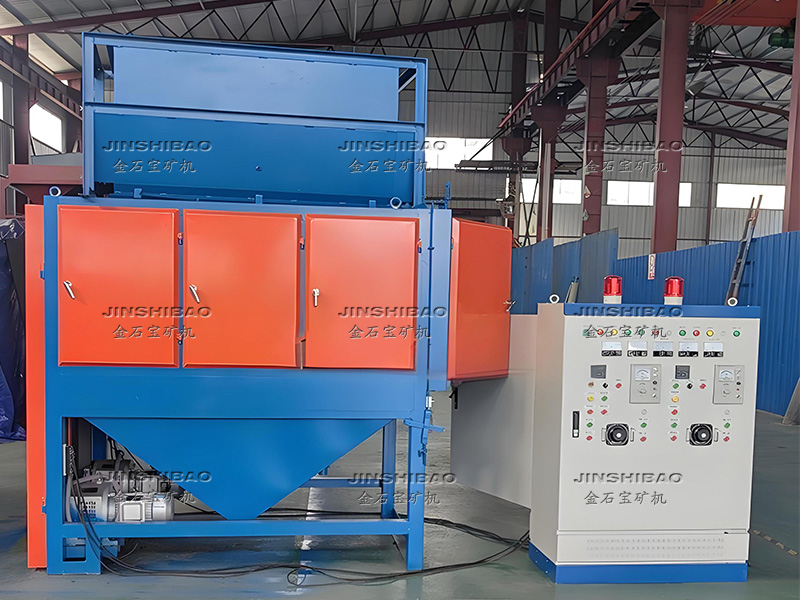

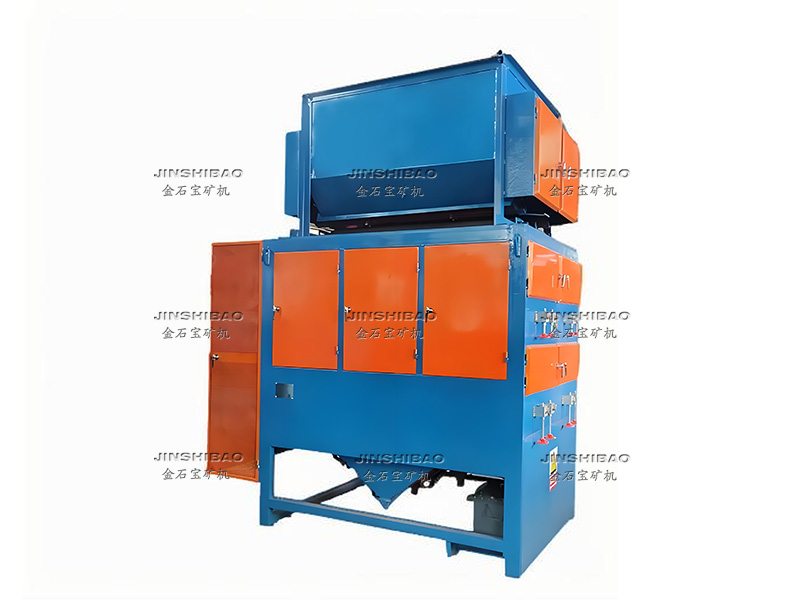

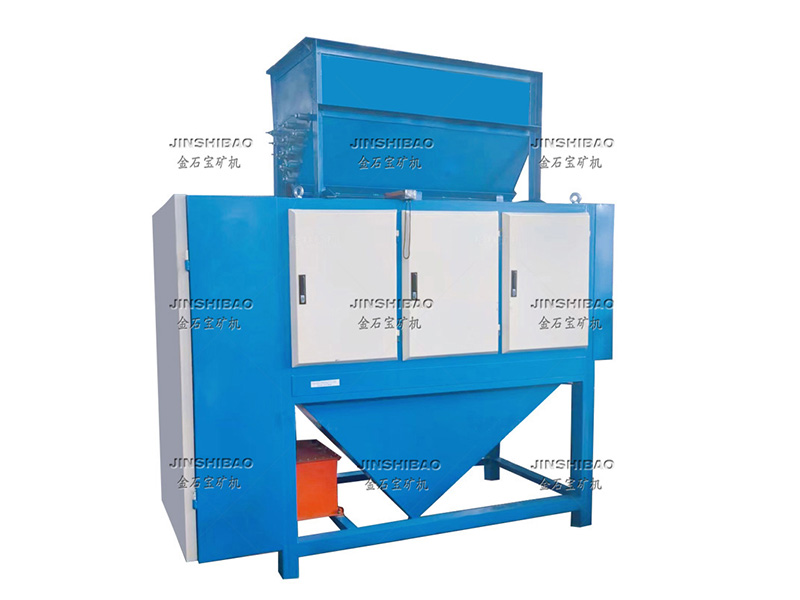

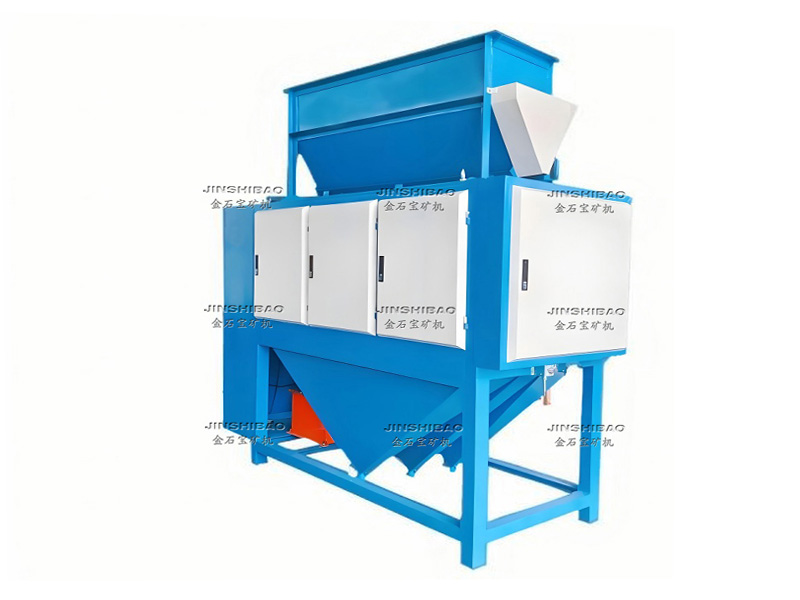

辊式电选机

一、分选原理

电选是利用矿物导电性的差别，在电晕电场中进行分选的一种选矿方法.本机为双鼓筒电选机，电极为复合电极，鼓筒、机架均与地线相连接，鼓筒表面与高压电极右保持一定的可调距离，此距离称为极距，当高压电源的负电通至电极后，电极与鼓筒表面间产生电晕电场和静电场，入选矿物由转鼓带至高压电场后，由于电晕电极不断地放出电子，因此无论导体与非导体矿物均同时获得了负电荷，不同点是导体与非导体的电性质不等，导体矿粒能很快地将所获电荷经鼓筒的产生的离心力及重力作用，沿鼓筒切线方向抛落在导体接矿斗中；非导体矿粒则不同，不能立即将所获电荷传走，从而在鼓筒表面产生镜面吸力，吸附在鼓面并随之转动至后方，用毛刷刷下而落到后方非导体接矿斗中；介乎导体与非导体之间的中矿则落到中矿斗中，成为中矿，以此实现分选，它是当前重要精选设备选之一.

二、结 构

主机由矿斗、给矿、转鼓、电极、毛刷、排矿及传动七部分组成.

1、矿斗

矿斗是储矿和加热用，内装有永红外加温度，且加温系统是自动控制的，能保证分选的物料有均匀的温度

2、给矿装置

由下料调节器及下矿板和挡矿板组成，给矿量的大小通过调节手轮控制.下料时要缓慢调节，要求物料的均匀地落在转鼓上面，挡矿板的作用是防止物料直接落入导体矿斗中.

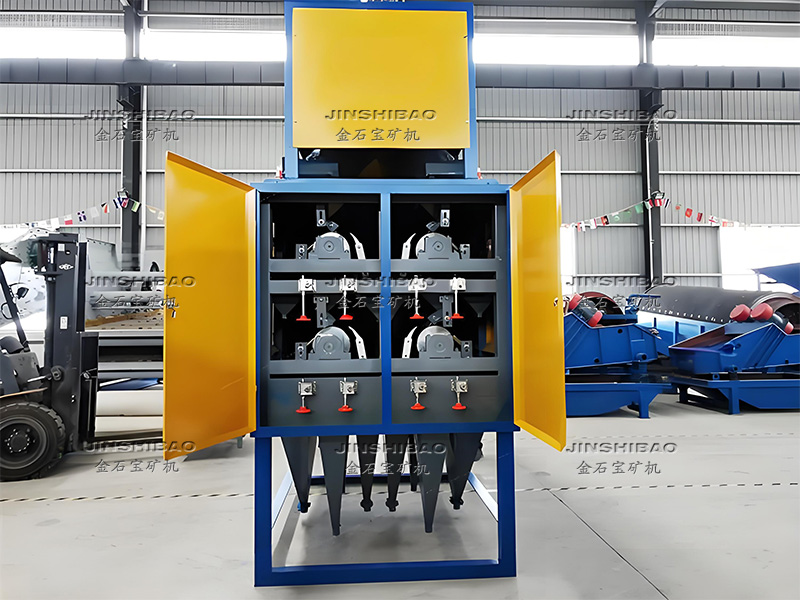

3、转鼓

两个转鼓直径为220—320mm(外径)长度为1500mm.转鼓为接地正极，是实现分选的重要部件.采用空轴固定于支承轴上转动，而鼓筒的电热器则因定在不转动的支承轴上，这是与国内外任何电选机不同之处，因此鼓筒的加热效率高，**安全可靠，鼓温又实行自控.

4、电极

本电选机的电极结构均采用复合电极，也称复合电场，可以组成两套电极结 构形式即适合分选粗粒及细级的电极，电晕极采用X=0.32mm 强度比较大的镍铬电阻丝.用螺钉固定在支架上，静电极也是采用螺钉固定在支架上，电晕极与电晕极间的距离以及静电与晕极之间的距离均可调节，静电极为不锈钢管，X=30-35mm入选角a及静电极与鼓筒中心线所对角B可调节.电极距转鼓前后和上下距离都可调整的，因为选不同的矿距离、角度、电压都是有差异的.

5、毛刷

非导体矿物由于镜面吸在鼓筒面上，必须用毛刷刷到非导体矿斗中，故在鼓筒后方安有螺纹形毛刷.毛刷外径X=140mm转速的1.25倍. (现在都采用新材料羊毛毡做矿刷)

6、排矿

本设备和排矿为自流排出，导体矿从机器之前方排出，中、尾矿(非导体矿）由后方排出.分隔板是调节导体、非导体的品位产率的调节装置，均用绝缘塑料板做成，以防感应带电。

7、传动

电选机、转鼓的速度与分选各种矿物有着密切的关系，要求旋转平稳，无级调速.本机采用功率在1.1-4kw之间的交流调速电机作动力.
